MFH Wohnpark
Saubere Gesamtlogik über Grundrisse, Schnitte und Ansichten – Unterlagen, die in der täglichen Projektarbeit belastbar funktionieren.
Ähnliches Projekt anfragenPräzise Planung.
Klare Dokumentationsstruktur.
Beim MFH Wohnpark lag der Fokus auf einer Ausführungsplanung, die in der täglichen Projektarbeit belastbar funktioniert. Entscheidend war nicht nur die formale Ableitung einzelner Planarten, sondern eine saubere Gesamtlogik über Grundrisse, Schnitte und Ansichten hinweg.
Die Unterlagen wurden so aufgebaut, dass sie für Koordination, interne Prüfung und die weitere Umsetzung klar lesbar bleiben. Bei CAD-Referenzprojekten steht damit weniger ein werblicher Auftritt, sondern die Qualität der Planarbeit und der Dokumentationsstruktur im Vordergrund.
Leistungsumfang
- Ausarbeitung von Werkplänen für die Ausführungsphase
- Ableitung und Bereinigung von Schnitten und Ansichten
- Konsistente Struktur der Planstände für die Projektkoordination
Besonderheiten
- Saubere Lesbarkeit der relevanten Ausführungsebenen
- Planlogik mit Fokus auf Umsetzung und Nachführung
- Belastbare Grundlage für interne und externe Abstimmung

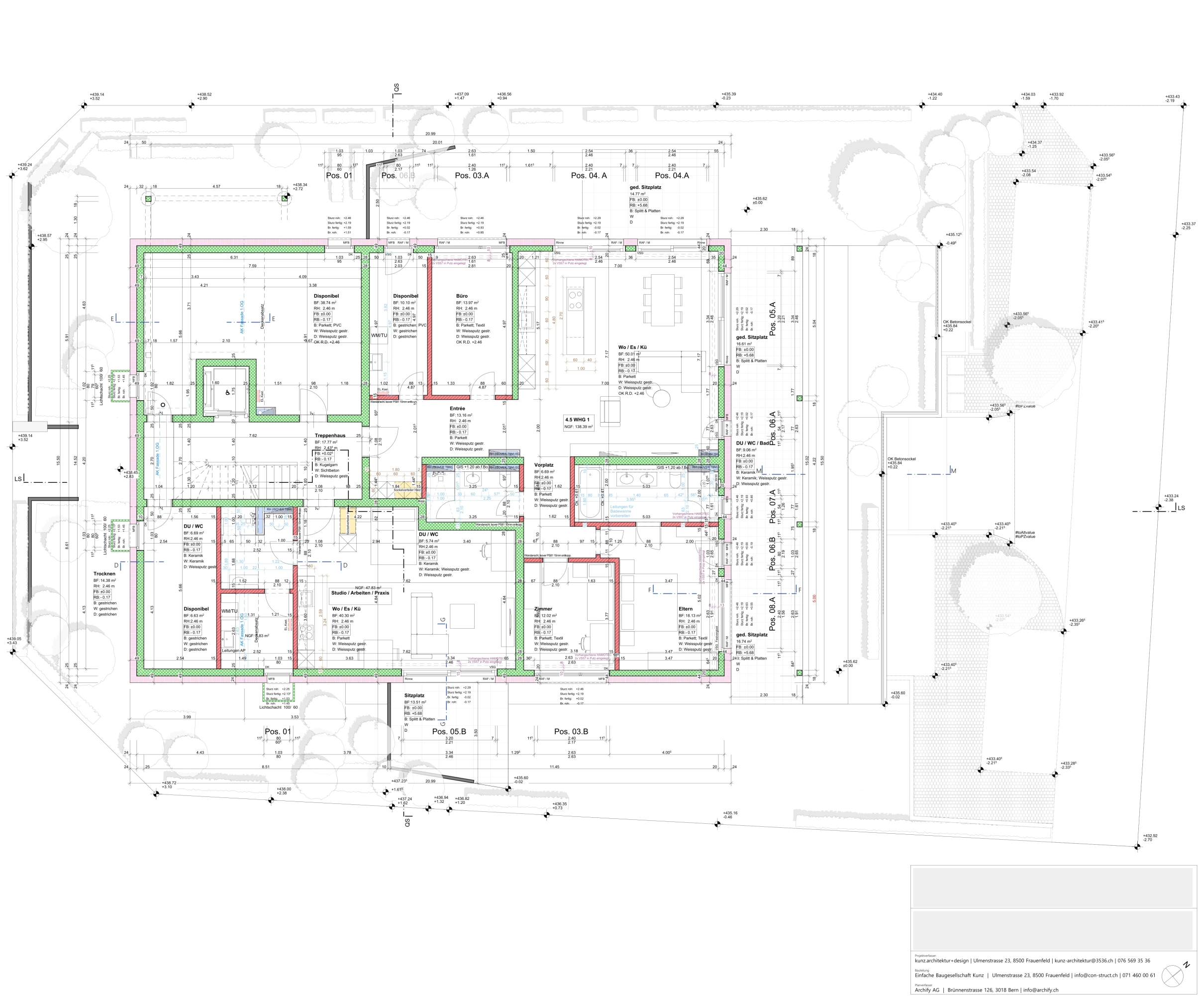

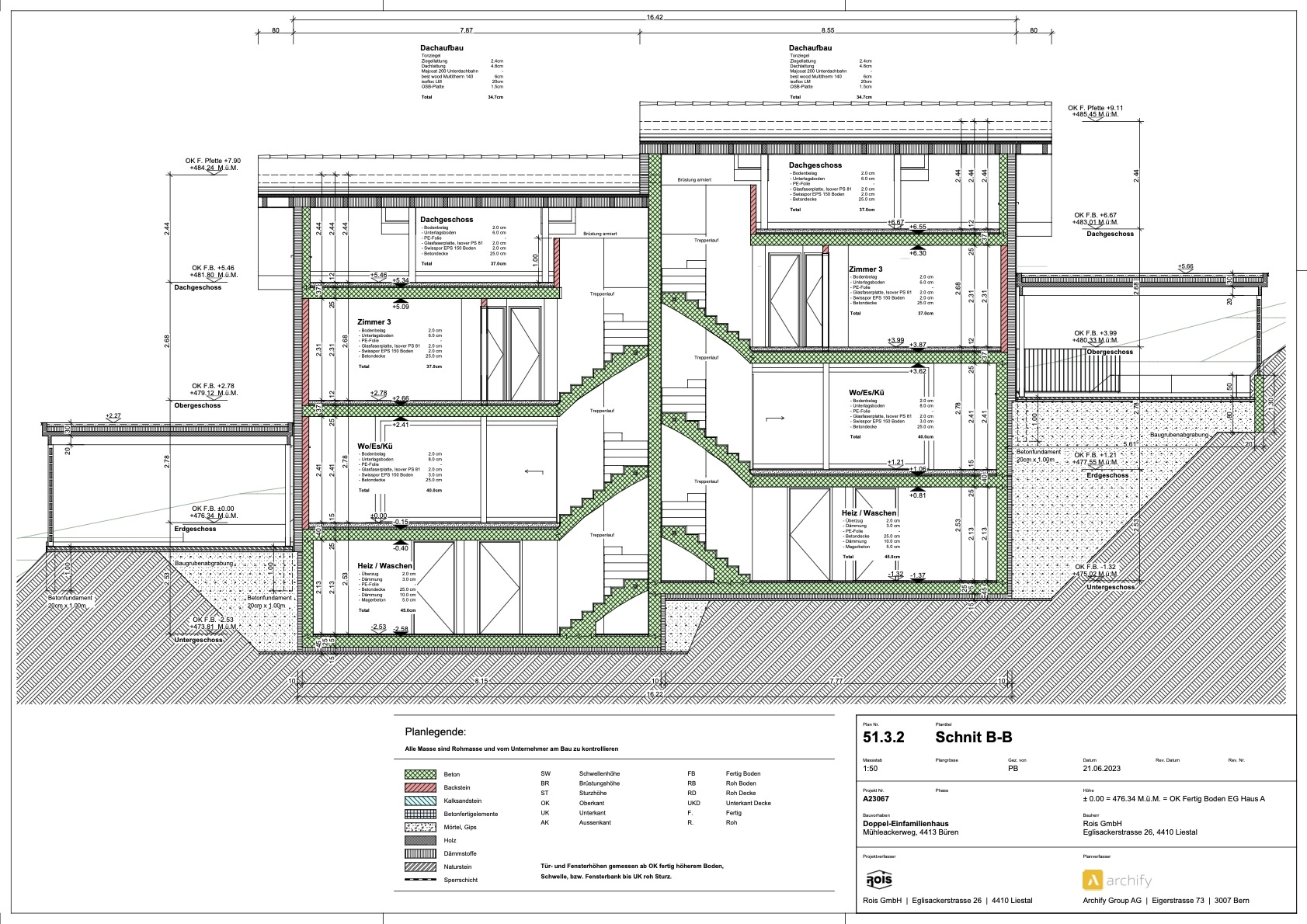

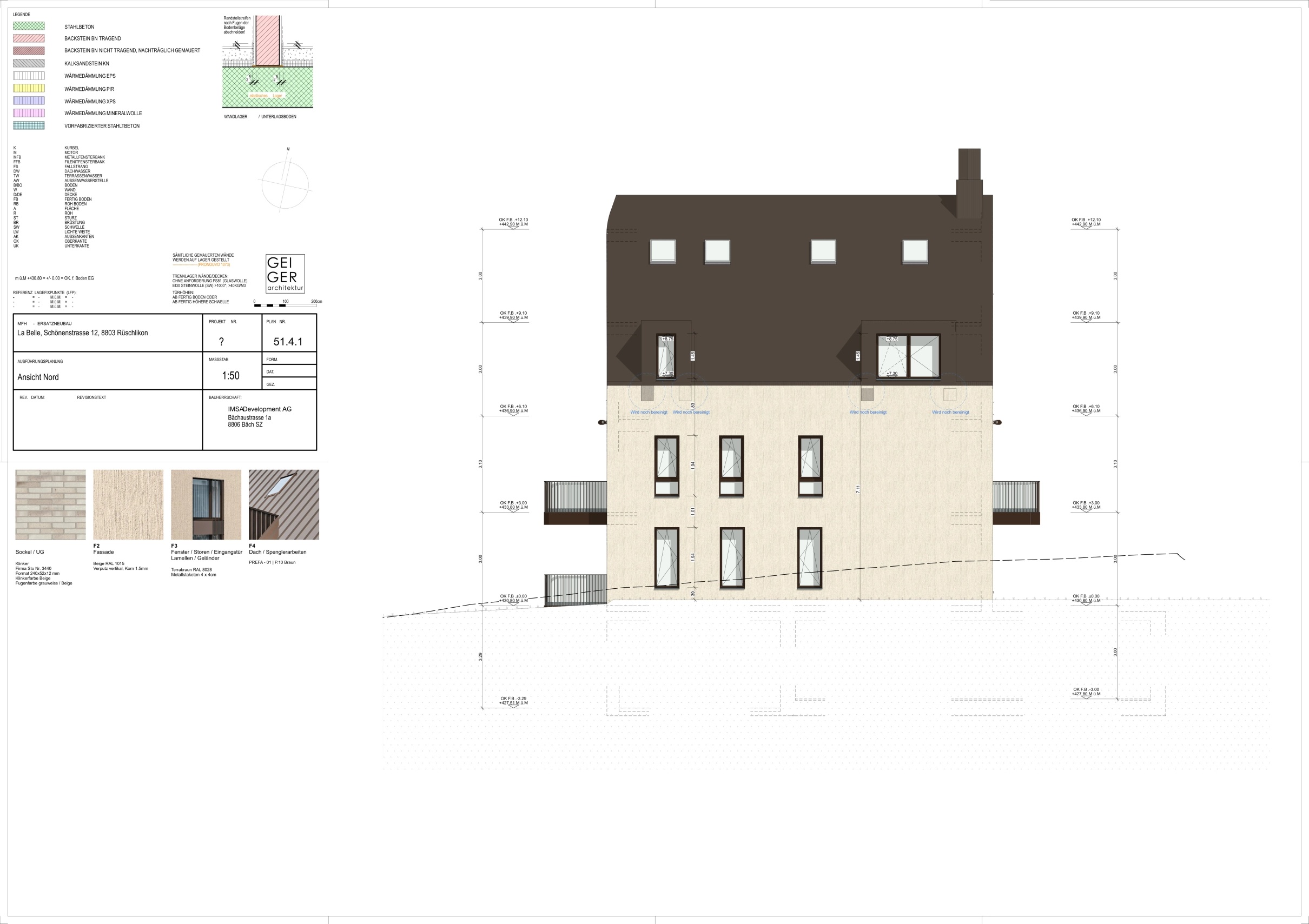

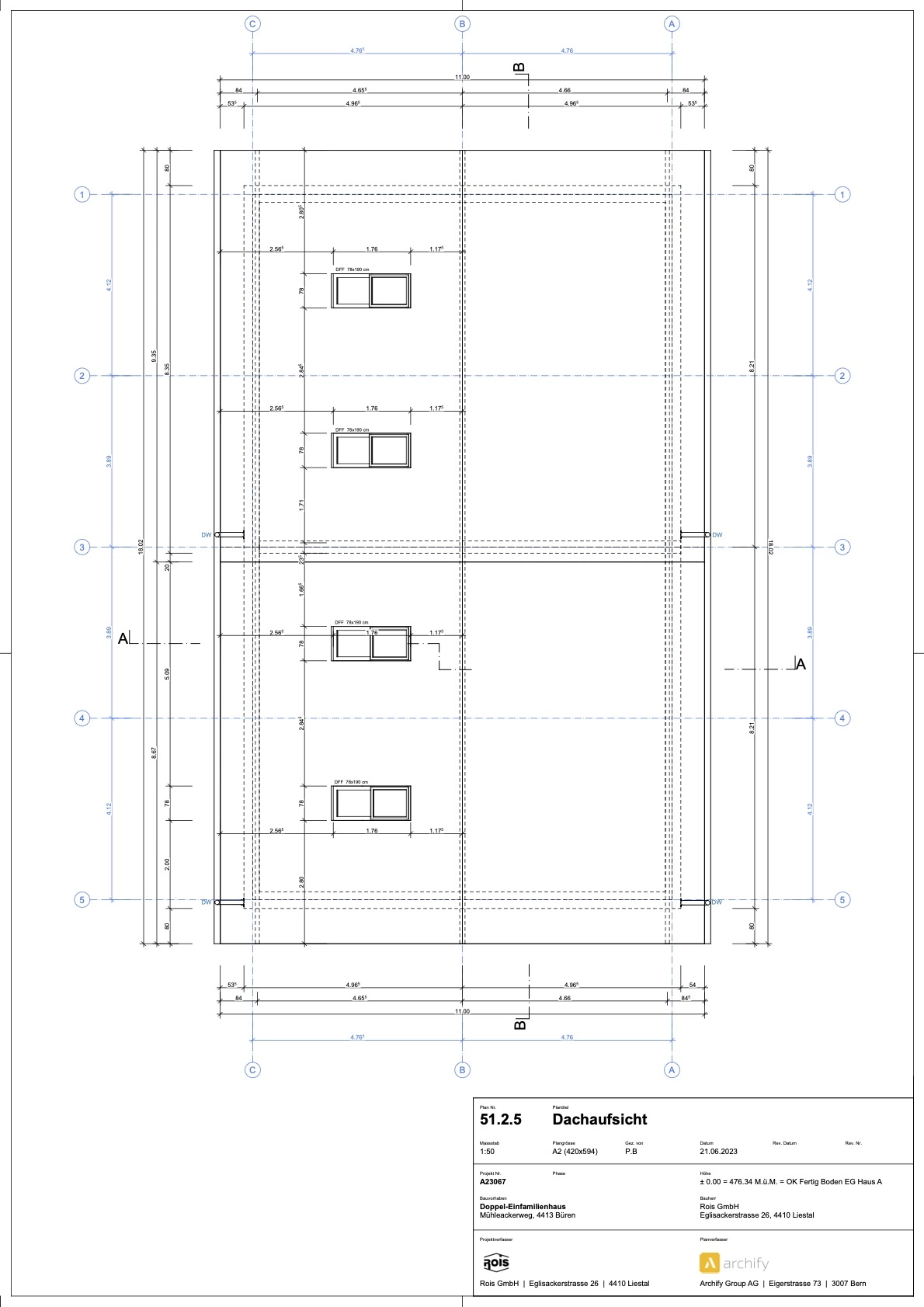

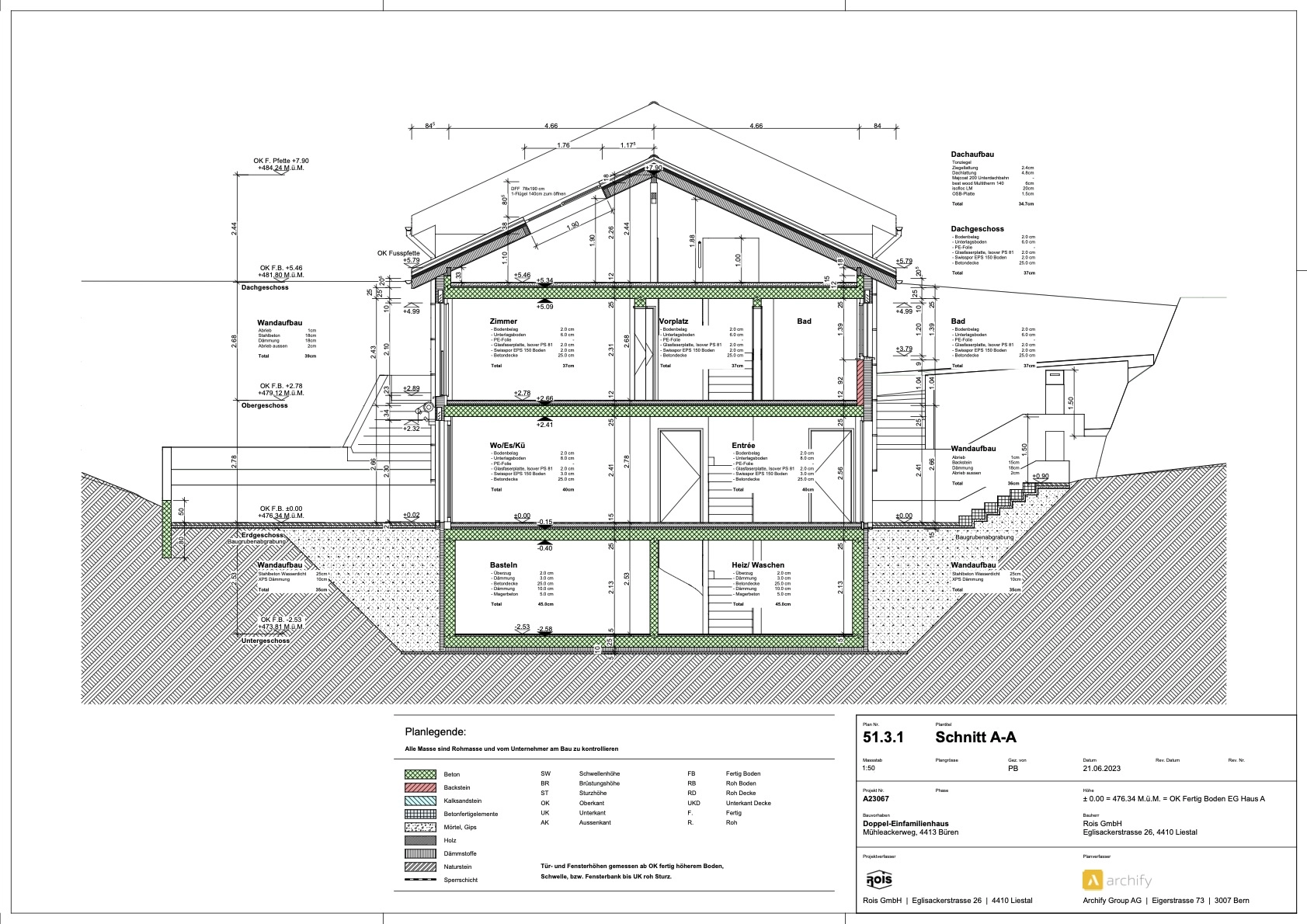

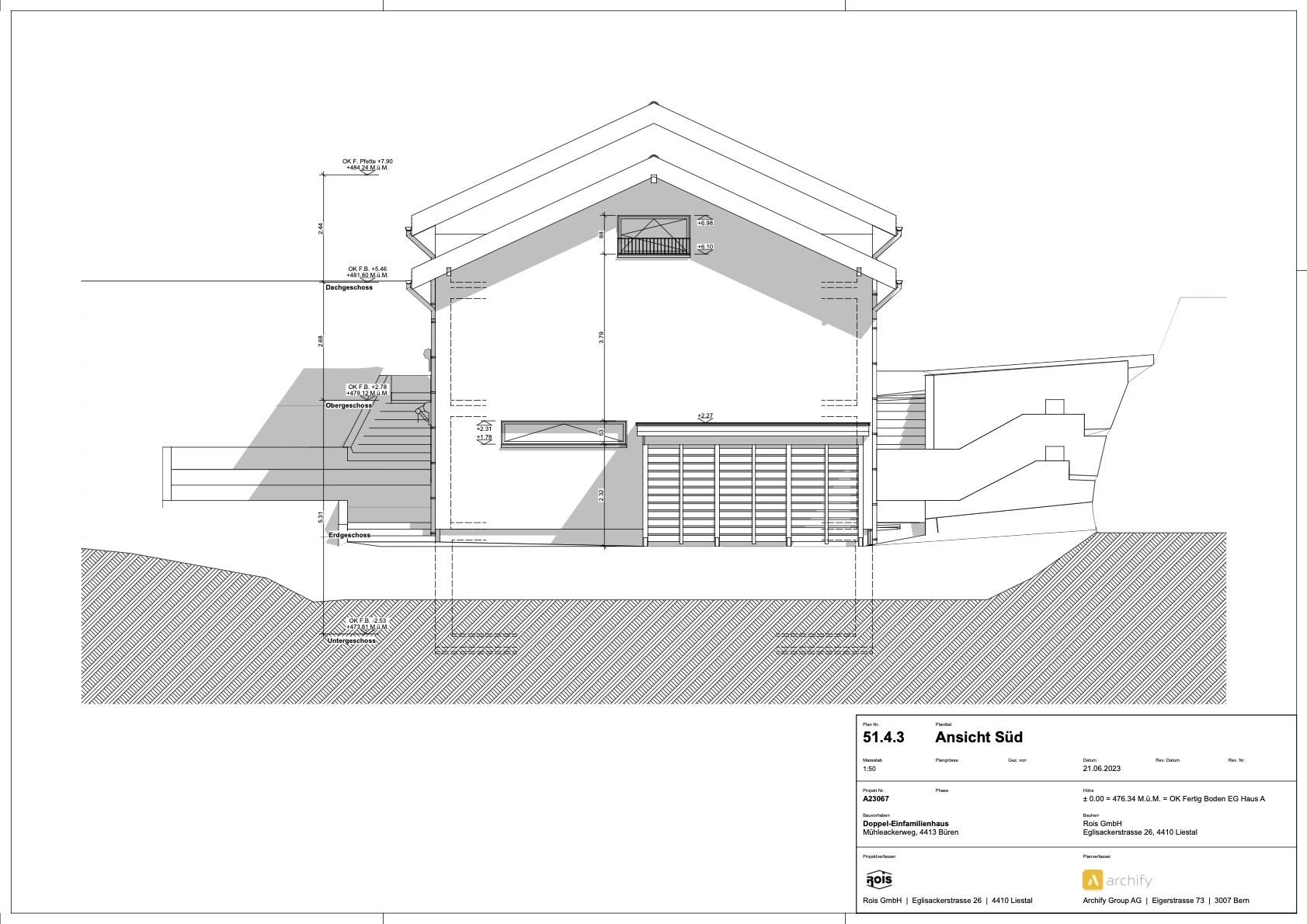

Ausgewählte Ausführungspläne
Grundrisse, Schnitte und Ansichten aus der Werkplanung – klar strukturiert für die reibungslose Umsetzung am Bau.
